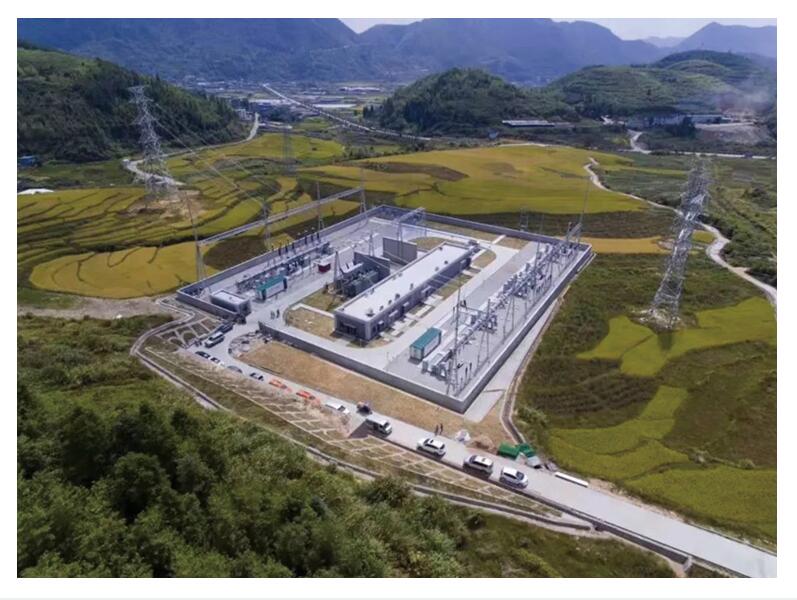

湖南张家界桑植县人潮溪110千伏变电站新建工程变电站

发布时间：2020-06-10 来源：

本工程规模为本期1台31.5兆伏安主变压器，电压等级选取110/35/10千伏，变比为110±8×1.25%/38.5±2×2.5%/10.5千伏；终期规划规模为2×50MVA，变压器电压等级选取110/35/10千伏，变比为110±8×1.25%/38.5±2×2.5%/10.5千伏。110千伏出线本期3回、远期4回；35千伏出线本期2回、远期4回；10千伏本期8回出线，远期按16回出线考虑；本期上一组4800千乏容性无功补偿，预留一组电容器位置，远期按每台主变3600+4800千乏容性无功补偿。110千伏电气主接线本期采用单母线断路器分段接线，一次建成。35千伏电气主接线本期采用单母线接线，远期采用单母线断路器分段接线。10千伏电气主接线本期采用单母线接线，远期采用单母线断路器分段接线。线路长度约为4.5km。
